Zusammensetzung der Strahlungsanteile:
|
Funktion Heizenergie Nutzen Strahlungsanteile Emissionsgrad diverses

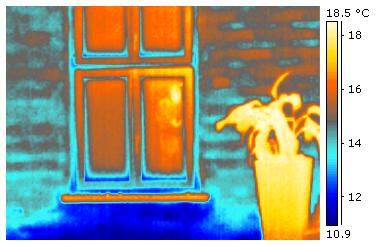

im unteren rechten Fensterflügel ist
eine
Spiegelung des Thermografen in der
Scheibe
zu sehen
|
e-r-t: Das Alphabet der Thermografen
Die Strahlung, die von einem Objekt ausgeht, setzt sich immer aus
drei Anteilen zusammen. Dies ist mit unseren
normalen Sehgewohnheiten vergleichbar.
Der für die Thermografie wichtigste Anteil ist die Ausstrahlung eines Körpers im Infrarotbereich. Diese auch als
Emission (e) bezeichnete Wärmestrahlung hat eine bestimmte Wellenlänge, die direkt mit der Temperatur des Körpers zusammenhängt.
Der zweite Anteil bezeichnet die
von der Umgebung reflektierte Strahlung (r).
Der dritte Anteil, die Transmission (t), beschreibt die Infrarotstrahlung, die durch einen Körper hindurchscheint. Fast alle Baustoffe sind im Infrarotbereich undurchsichtig; sie
haben keine Transmissionswärmestrahlung. Beruhigend zu wissen,
dass auch mit Infrarotkameras nicht durch Wände gesehen werden
kann ;-).
Glas ist der bekannteste Stoff, der eine Transmission aufweist. Bei der Bestimmung der Oberflächentemperatur einer Glasscheibe ist dies zu berücksichtigen.
Die Summe dieser drei Anteile (e+r+t) ist die von der Kamera gemessene Infrarotstrahlung. Durch einfaches Eingeben des Emissionsgrades und der reflektierten Temperatur (Umgebungstemperatur) errechnet die Kamera automatisch und in Echtzeit die
Oberflächentemperaturen eines
(undurchsichtigen) Objektes.
Aus der Oberflächentemperatur kann durch
geschickte Interpretation eine Aussage über die
Wärmedämmung eines Bauteils folgen.
|
|
|
|
